Miyatake说：“据我所知，目前还没有开发出基于有机电极和固体聚合物电解质的空气电池。”

　　在SSAB就位后，研究人员通过实验评估了其充放电性能、倍率特性和可循环性。他们发现，与使用金属负极和有机液体电解质的典型空气电池不同，SSAB在水和氧气存在的情况下不会变质。

　　此外，用其聚合物对应物PDBM取代氧化还原活性分子DHBQ形成了更好的负极。SSAB-DHBQ的每克放电容量为29.7mAh，而SSAB-PDBM的每克放电容量为176.1mAh，电流密度为1mAcm-2。

　　研究人员还发现，SSAB-PDBM在4℃速率下的库仑效率为84%，在101℃速率下逐渐下降到66%。经过30次循环后，SSAB-PDBM的放电容量下降到44%，而通过增加负极的质子导电聚合物含量，研究人员可以将其显著提高到78%。电子显微镜图像证实，添加Nafion改善了pdbm基电极的性能和耐久性。

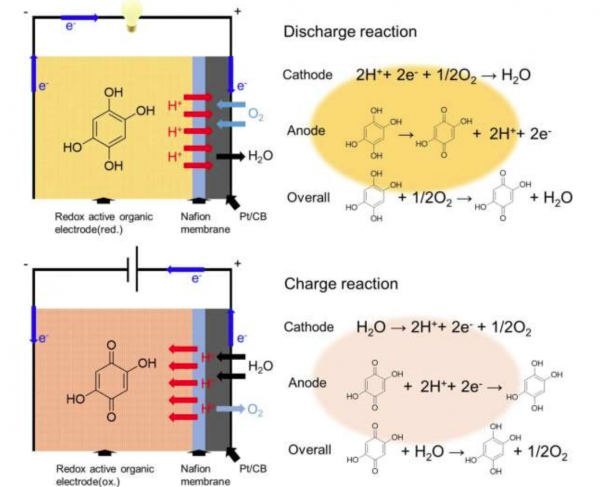

　　本研究证明了SSAB的成功运作，该SSAB由氧化还原活性有机分子作为负极，质子导电聚合物作为固体电解质，氧还原扩散型正极组成。研究人员希望这将为进一步的发展铺平道路。Miyatake总结道：“这项技术可以延长智能手机等小型电子产品的电池寿命，最终为实现无碳社会做出贡献。”

　　（原文来自：全球能源 全球储能网、新能源网综合）
